PRODUCT 設備工場紹介

設備工場紹介

アルマイト処理ライン

本社工場

敷地
11,886㎡
工場建築
5,850㎡

硫酸陽極酸化皮膜設備ライン

槽の大きさ
1,000×1,500×5,000(各槽)
製品有効処理寸法
700×1,250×4,500(シルバー・カラー共)

設備

静電塗装設備ライン

本社工場

前処理ライン

槽の大きさ
1,200×1,700×7,000
製品有効処理寸法
700×1,300×6,700

塗装焼付ライン

搬送装置
オーバーヘットコンベア  機長 100m / 荷重 MAX 200kg
塗装ブース
型式 ベンチューリ1式 W3,000×H3,550
自動静電塗装装置
型式 旭サナック SUNAC1,000-Ⅱ / 構成 1レシプロ×2ガン×2式
焼付乾燥炉
型式 熱風循環式 概寸 L23,000×W700×H3,650 / 使用温度 MAX 200℃

設備

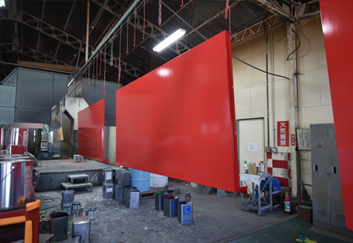

塗装前処理ライン

塗装ライン 入口

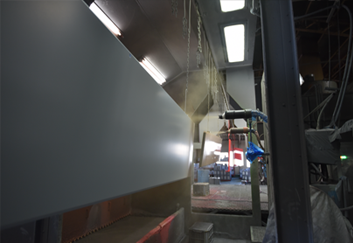

塗装ライン / 塗装ブース 入口

塗装ライン 出口

オーダーメイド金属建材総合加工

三和工場 板金部

敷地
3,300㎡
工場建築
1,700㎡

設備

NC付ベンダー 300t×6,000mm
1台

小松製作所製

NC付ベンダー 200t×4,000mm
1台

小松製作所製

NC付ベンダー 160t×4,000mm
1台

小松製作所製

NC付高速シャーリング 4,000mm
1台

小松製作所製

NC付シャーリング 4,000mm
2台

小松製作所製

コーナーシャー SHG6N-220
2台

小松製作所製

パワープレス 15t~125t
10台

小宮山鉄工 他

ポンチング、カッティングマシーン 80t
1台

GEKA製

NC付ターレットパンチングプレス
CPN-1250 50t
1台

日清紡製

スポット溶接機 YR-500 SDS-A(50KVA)
(アルミ板 2.0t スポット可)
1台

ナショナル

アルゴン溶接機
5台

ナショナル/ダイヘン

電気溶接機
5台

ナショナル/ダイヘン

ディーゼルエンジン溶接機
1台

デンヨー

スタッド溶接機
1台

日本ドライブイット製

アルミ溶接機
1台

奥村製

アルミ溶接機
1台

静岡鉄工製

アルミ溶接機(45°切断機)
1台

静岡技研

アルミ溶接機(45°大型切断機)
1台

特注品 アルナ工機製

3本ロール L2,500
1台

自家製

堅フライス製 GT80W
1台

ロシア製

ワイエスパイカット(パイプ開先加工機)
1台

YS社製

ボール盤
5台

精工舎 他

メタルソー切断機
1台

高速電機

ホイストクレーン 2t
1基

日本ホイスト

フォークリフト 2t
1台

トヨタ

フォークリフト 2.5t
1台

住友

トラック 4t
1台

日野

トラック 2t
1台

トヨタ

設計CAD
1式

東芝/武藤

その他
  • ベンダー 6m

  • ベンダー 4m

  • パンチングプレス 50t
